序號

名  稱

參     數

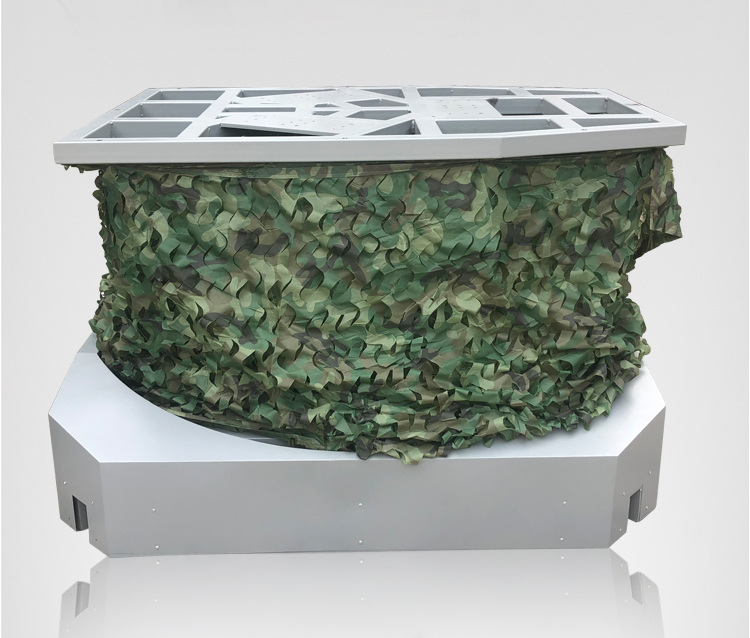

1

動感平臺

采用六自由度動感平臺系統，要求做到：

1、加減速、失速、滑行、滑跑、俯沖、爬升、傾斜、左偏轉、右偏轉、前后左右移動；

2、著陸接地姿態和碰撞；

3、使用剎車時出現的運動；

4、起落架支柱動態特性；

5、滑跑、垂直氣流等引起的抖振。

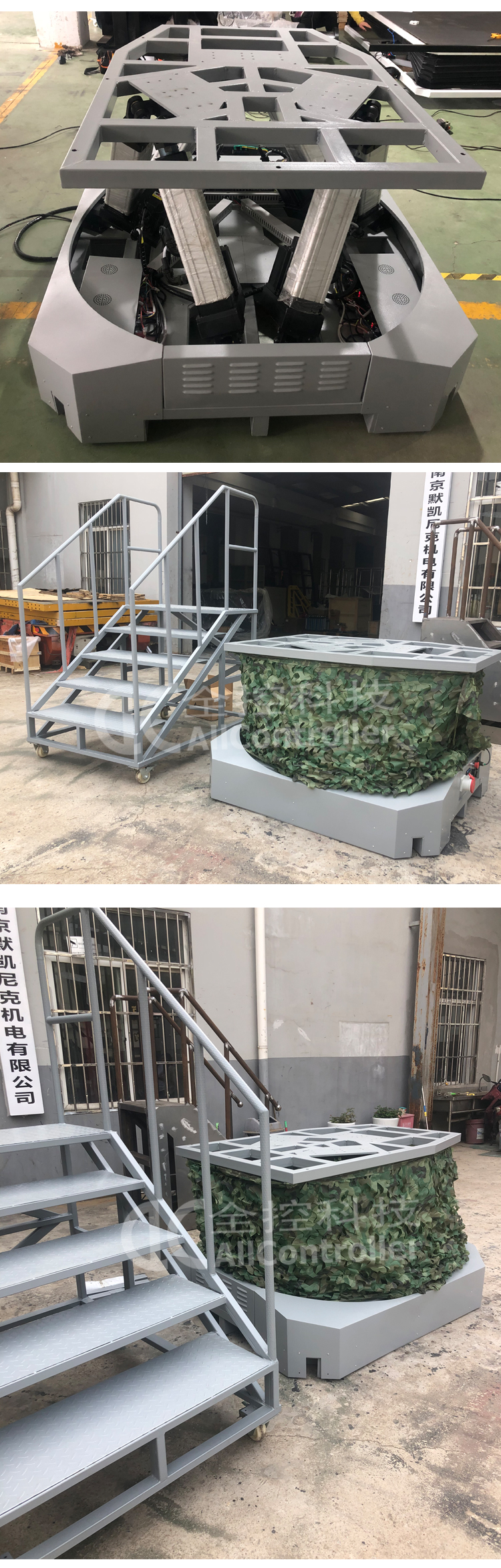

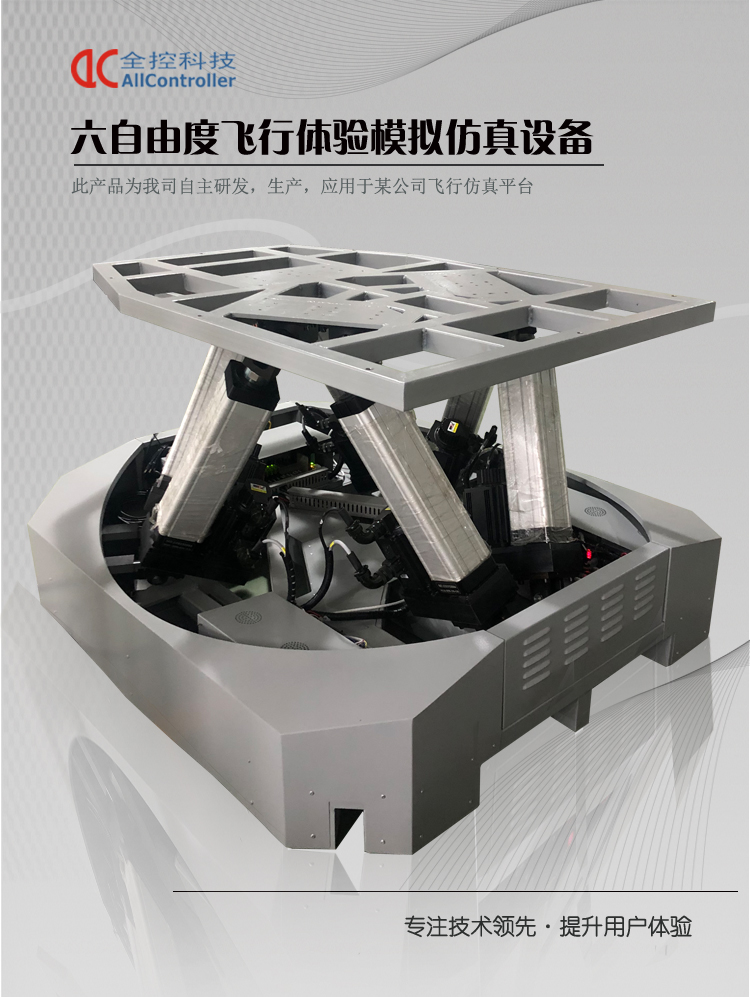

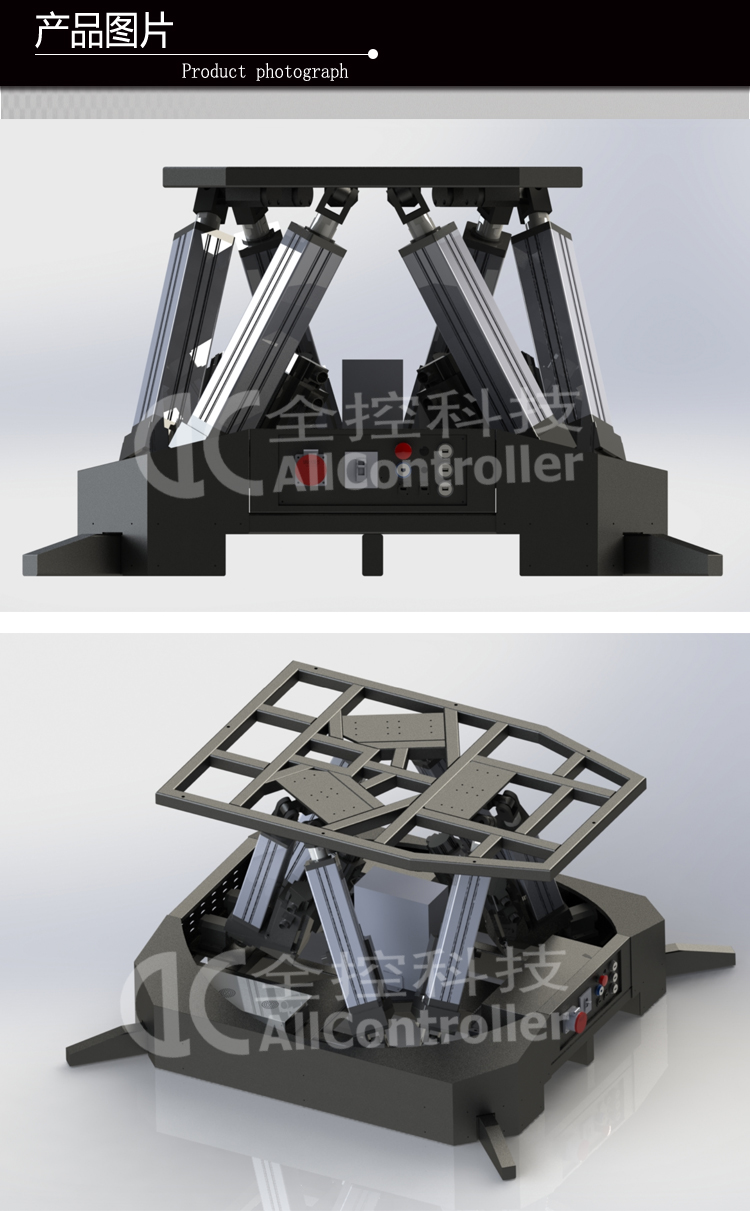

6、動感平臺采用六自由度伺服電動缸運動平臺；

7、六自由度平臺包含以下組件：

（1）6支電動缸，單支電動缸的行程不低于200MM；

（2）6套國產電機及驅動器，每套電機的功率不低于1000W，轉速不低于3000轉。

（3）六自由度平臺技術指標：

2

駕駛艙

規格：350x250x250cm，全鋼制骨架，表面為鈑金烤漆，玻璃鋼外罩，雙座；搖桿及腳舵全金屬結構、可左右聯動控制。

3

主飛行仿真系統

1、模擬地面滑行、起飛、巡航、前/后飛、定點回轉等以及飛行過程中的特殊情況；

2、模擬與燃油相關的控制邏輯、燃油消耗率邏輯、模擬燃油壓力狀態，并根據燃油總量的情況來判斷重心變化；

3、建立液壓壓力和液壓工作標志，計算各部分用壓需求，并模擬剎車壓力解算等；

4、完成直流電源模擬、交流電源模擬、負載模擬等。模擬各匯流條的工作過程及邏輯關系；

5、模擬控制增穩系統的工作原理，完成自動駕駛儀的基本功能。

4

場景數據庫

1、機場、跑道、天地線等起飛、著陸訓練的景象；

2、樹木、海洋、山峰等自然景象，公路、鐵路、城鎮等人造景象

3、云、霧、雨、雪等氣象景象

4、地面和空中活動目標

5、機場數據庫將提供客戶機場周圍40Km*40Km范圍的地景庫。

5

圖像顯示系統

三通道32英寸高清無邊框顯示器，分辨率為：5760*1080，60Hz

6

主機配置

CPU:I5 11400 ，內存：8G，顯卡4G，主板：技嘉Z390，硬盤：240G固態硬盤。

7

操控系統

專用飛行搖桿及專用腳舵，原尺寸方向舵，可調節蹬舵力度，方向舵及腳舵可選聯動；

2個鋁合金軸：油門、燃油混合；

襟翼角度調整（0—-30°）；

配平輪可調整飛機飛行過程中的平衡度；

專用儀表：PFD和MFD液晶儀表，三個主要飛行小儀表（姿態儀、空速表、側滑儀）可同步顯示飛行狀態；

強大的智能技術編程軟件可以自行設定需要的功能。
