　　在需要TecPlat動感平臺與院線放映機的同步通訊應用中，這時要與時間碼進行通訊，我們因此開發了TecBox ACB106幀碼信號采集服務器其可與市面上主流的放映機服務器做同步，如GDC、杜比、索尼等。

　　時間編碼是一個為了視頻和音頻流的一種輔助的數據，它包含在視頻和音頻文件中，我們可以理解為時間戳。SMPTE TimeCode是一個SMPTE時間和控制碼的總和，它是視頻和音頻流中的連續數字地址幀，標志和附加數據，它被定義在ANSI/SMPTE12-1986，目的是提供一個可用計算機處理視頻和音頻地址。

　　系統時間軌支持與外部SMPTE、MIDI時間碼同步，可以同時輸出SMPTE、MIDI時間碼發送給其它從設備，實現多系統之間的同步控制。

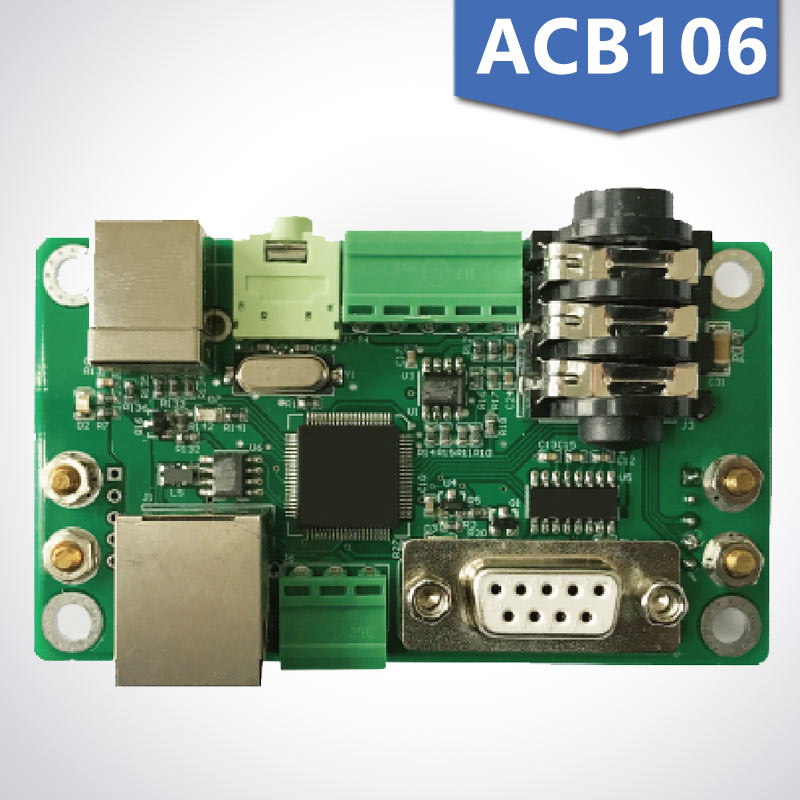

　　TecBox ACB106幀碼信號采集服務器支持BNC插座、6.35mm、3.5mm等接口的信號輸入，其帶有數碼管接口顯示輸出和TCP/UDP網絡輸出，可以與動作服務器進行同步，把輸出姿態數據到TecPlat動感平臺。

　　TecBox ACB106完全符合RoHS，全FCC和CE標記批準，兼容自動化MIC SMPTE/NTSC(30FPS)、EBU/PAL(25FPS)和電影(24FPS)指令。模擬視頻電路可以同步到13種不同的視頻標準，包括具有三態電平同步脈沖的720p和1080i信號。采用LTC標準的RCA插座，以及用于視頻/VITC的BNC連接器。

　　TecBox ACB106板載軟件模塊資源如下：

　　(1)視頻接收處理模塊，與放映機服務器和總線控制接口連接，用于接收放映機服務器輸出的視頻信號，并將視頻信號通過總線控制接口寫入計算機的內存(上位機);

　　(2)LTC時間碼接收模塊，與放映機服務器連接，用于接收放映機服務器輸出的LTC時間碼，并將LTC時間碼輸出給時間碼發生存儲模塊;

　　(3)時間碼發生存儲模塊，與LTC時間碼接收模塊和總線控制接口連接，用于將LTC時間碼作為視頻信號的時間碼保存下來，以便通過總線控制接口寫入內存(上位機);

　　(4)總線控制接口。
